行业需求与挑战

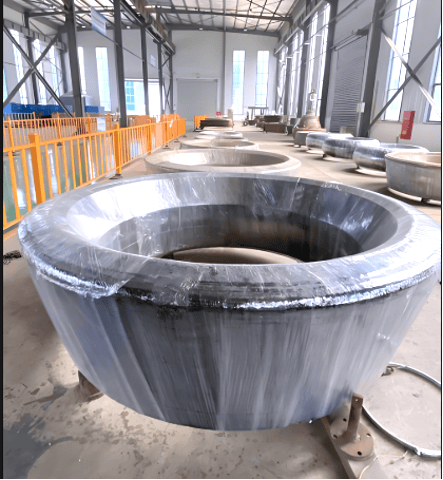

碾磨机辊套通常安装在碾磨机的辊子上，直接与物料接触，承受较大的摩擦力、冲击力和磨损。企业通常需要对新加工的辊套进行质量检测，同时对使用后的辊套进行磨损分析，以便通过堆焊返修实现再利用。
由于辊套体积庞大、笨重且工作环境复杂，检测工作通常需要在生产现场完成。

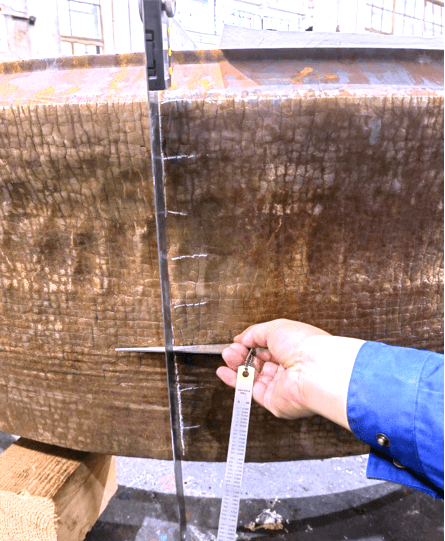

传统的检测方式——如卡尺、塞尺等工具，不仅效率低，而且精度难以保证，特别是在返修环节，检测手段的粗糙导致堆焊量难以精确控制，后续加工时间长，成本居高不下。
传统测量方式的弊端：
1. 效率低下：手动测量耗时耗力，无法快速完成大批量检测。
2. 精度不足：传统工具难以捕捉复杂曲面的细节，检测结果误差较大。
3. 检测范围有限：只能对部分关键尺寸进行测量，无法全面评估零件状态。
4. 依赖经验：对于磨损分析，主要依赖老师傅的经验判断，缺乏定量数据支持，导致堆焊返修成本高、周期长。
解决方案及优势
针对上述行业痛点，三维扫描技术提供了一种高效、精准、全面的数字化解决方案。以下为思看科技NimbleTrack智能无线三维扫描系统在碾磨机辊套质检与磨损分析中的应用示例：
扫描结果及分析：从质检到磨损分析
01质量检测

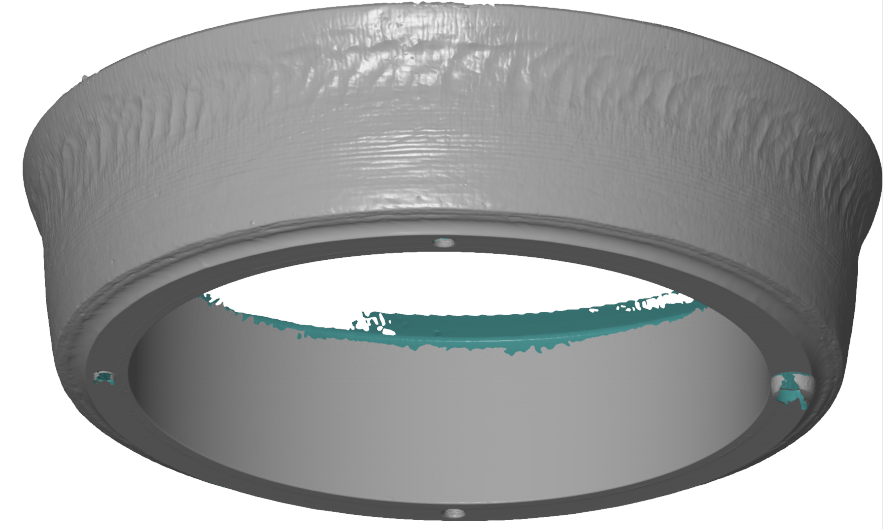

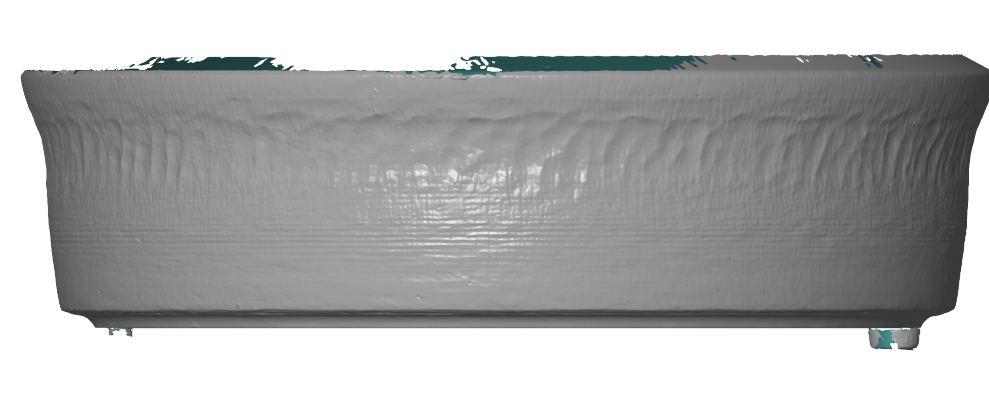

NimbleTrack快速获取高精度三维数据模型，结合理论模型进行拟合对比，生成色差图，直观展示辊套尺寸偏差和表面缺陷，便于快速识别问题，确保产品质量符合标准。
02磨损分析-截面直径
针对使用后的辊套，三维扫描仪可以基于端面数据创建平面，按指定间距截取数据并拟合圆，输出截面直径，从而精准评估辊套的磨损程度，为堆焊返修提供数据支持，避免过度堆焊或修复不足。
03磨损分析-剖面分析
将扫描数据与理论模型进行拟合对比，沿轴线方向创建剖面，分析工作面磨损量。通过定量化的磨损分析，企业可以更科学地制定返修方案，减少堆焊量，降低成本。
方案优势

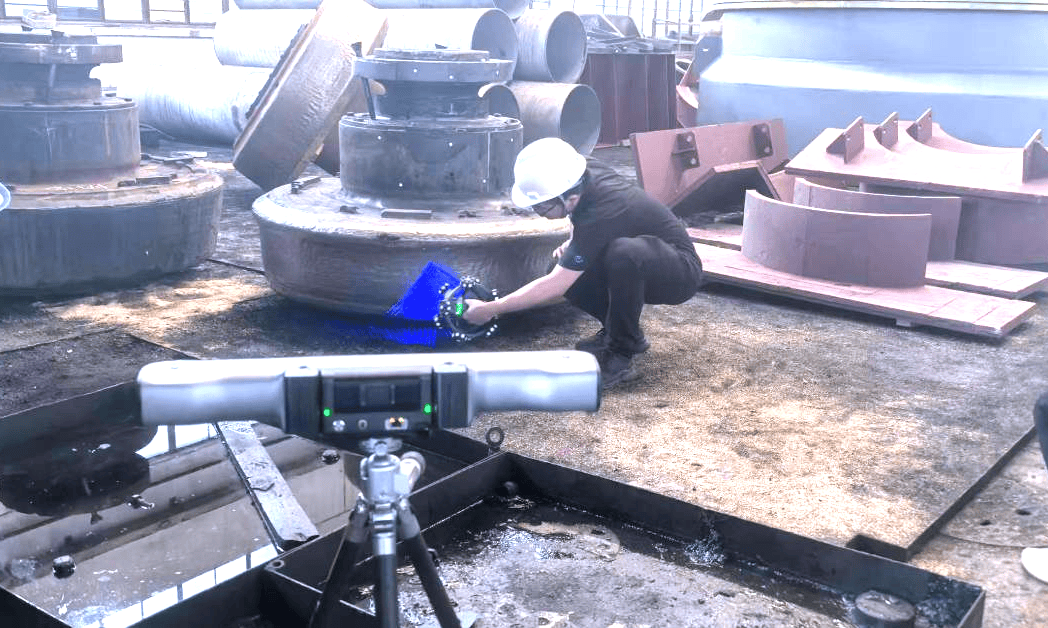

1. 灵活便携：NimbleTrack的灵活性、便携性与全无线设计，使得现场检测变得轻松高效，扫描过程无需贴标记点，无需移动笨重的辊套，检测时间从几小时缩短至几分钟，显著提升了检测效率。
2. 高精度：精度可达0.025mm，能够精准捕捉复杂曲面的细节，确保检测结果的可靠性。
3. 全面分析：通过色差图、剖面图等直观展示零件状态，支持定量化的磨损分析，更加精准地制定堆焊修复方案，优化返修工艺。
项目小结
三维扫描技术的应用，为碾磨机械制造行业提供了一种全新的质检与磨损分析解决方案。不仅解决了传统检测方式的效率低、精度差、依赖经验等问题，还通过数字化手段帮助企业优化生产工艺，降低生产成本。
未来，随着智能制造和数字化转型的深入推进，三维扫描技术将在更多工业场景中发挥重要作用，助力企业实现降本增效，推动行业向智能化、精准化迈进。
